主板接线教程（大小象及小米等大板）

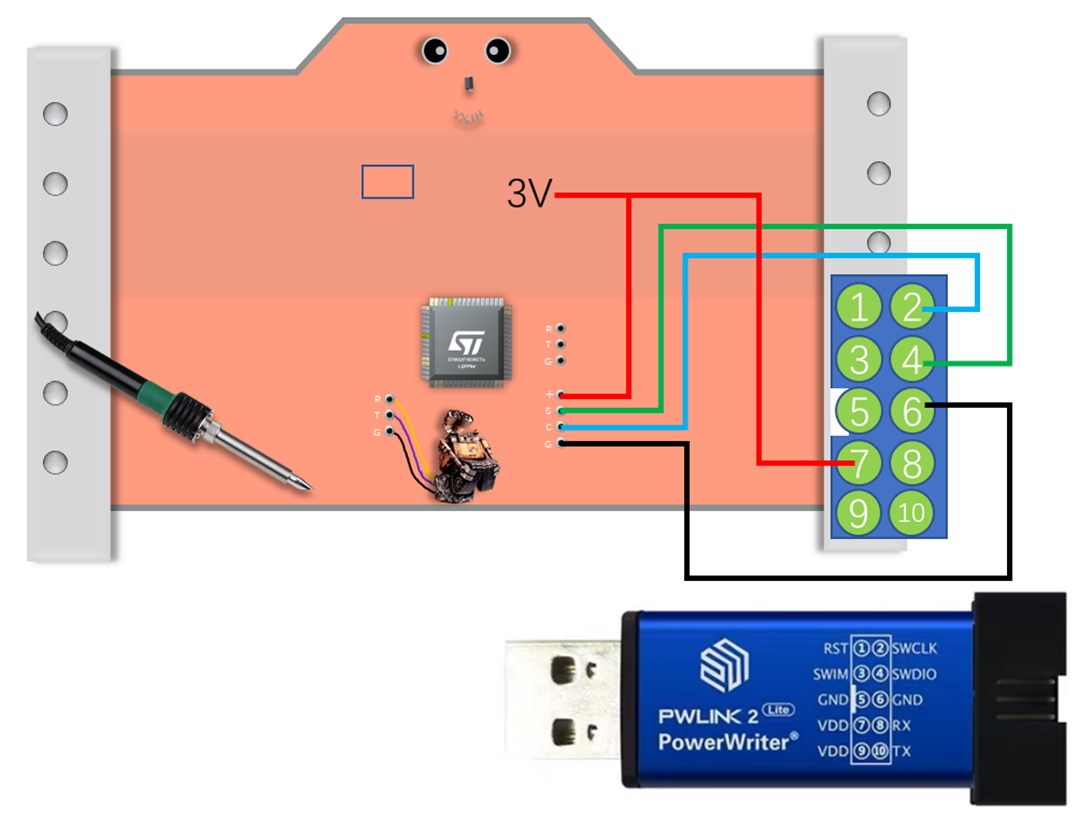

1. 刷机接线教程

使用PWlink2烧录器连接主板进行程序烧录。

2. 开关接线教程

参考视频：开关接线教程

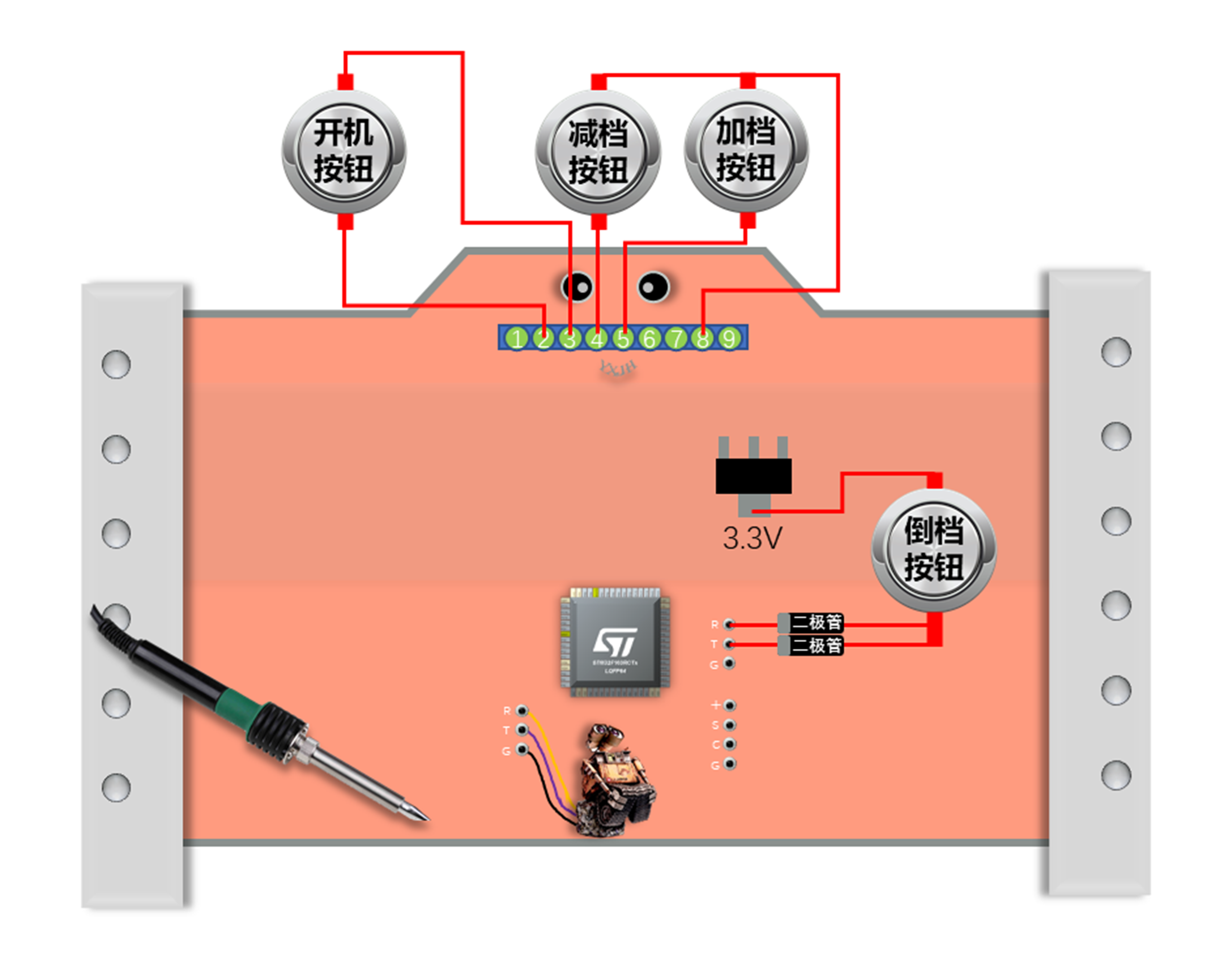

第一类：主板顶端接口是一字型

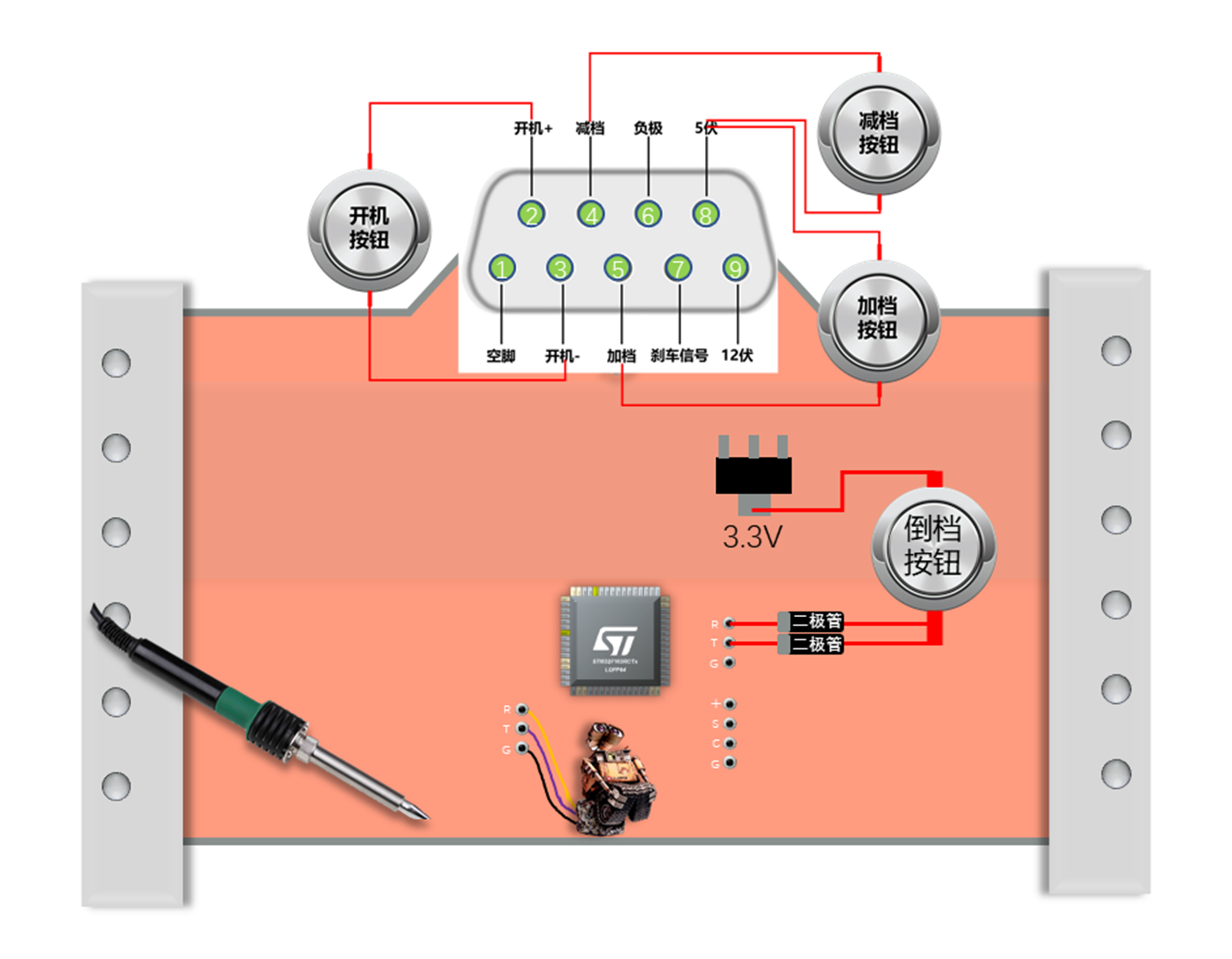

第二类：主板顶端接口是9针串口

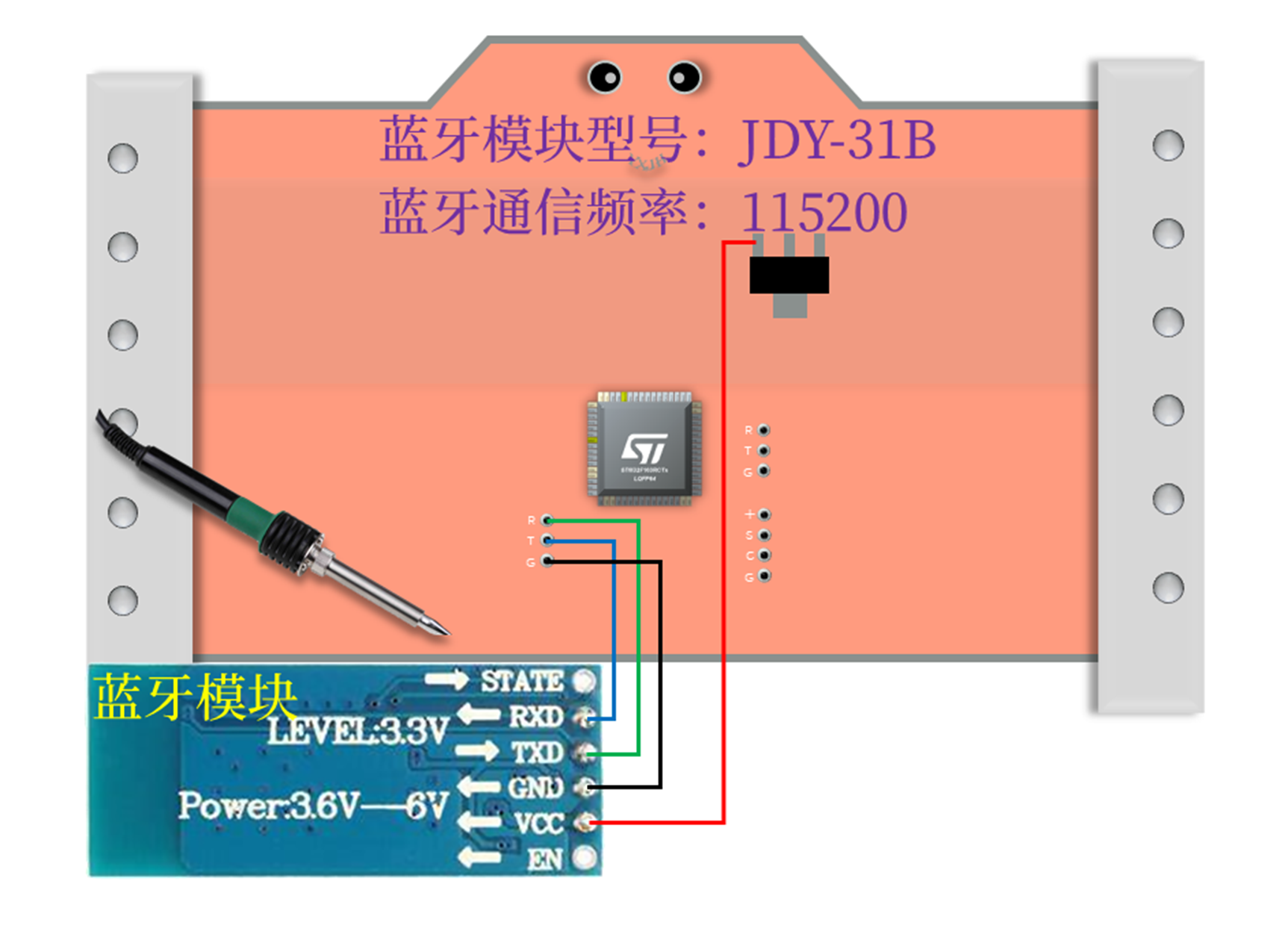

3. 蓝牙接线教程

参考视频：蓝牙接线教程

连接JDY-31b蓝牙模块，用于手机APP与主板通信。

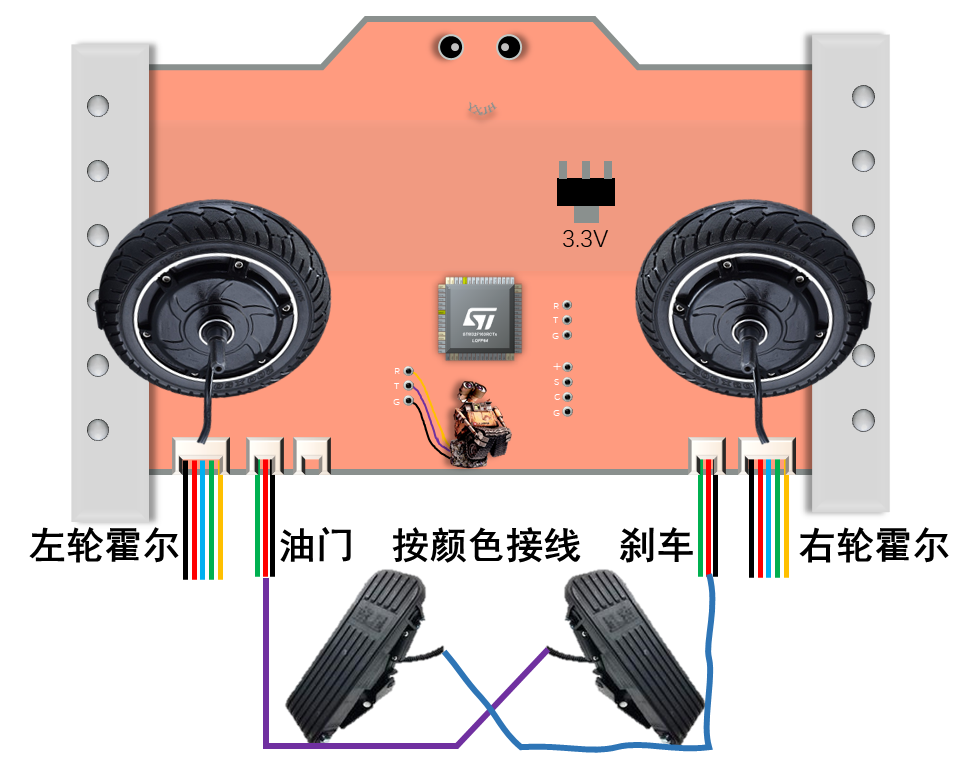

4. 车轮及踏板接线教程

霍尔线： 红 — 5V、黑 — GND（负）、黄绿蓝 — 霍尔信号。

踏板线： 红 — 5V、黑 — GND（负）、绿 — 信号。与踏板原装线颜色对应。

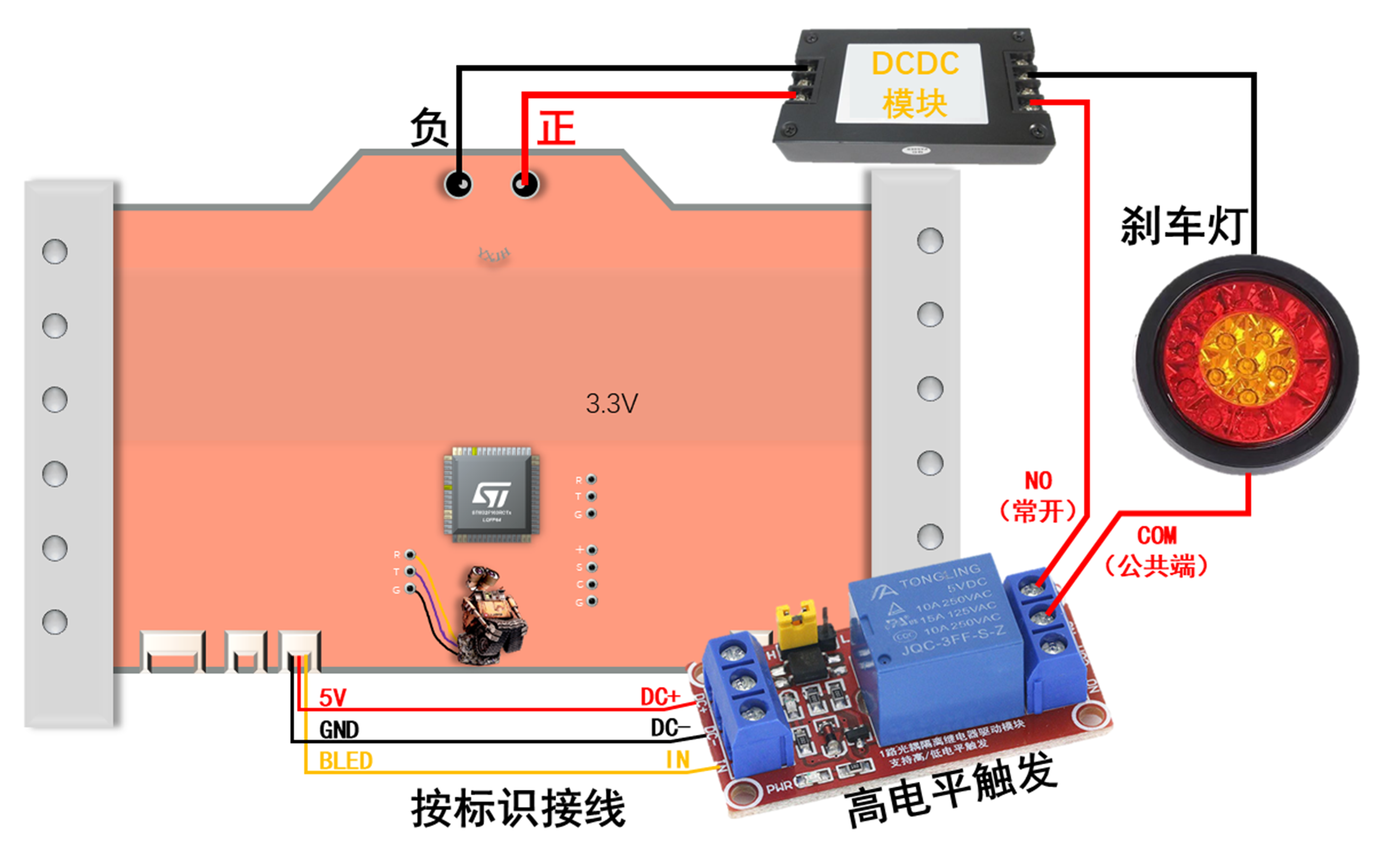

5. 刹车灯接线教程

需要5V高电平触发的继电器。若刹车灯功率略高，需另外配备变压器。

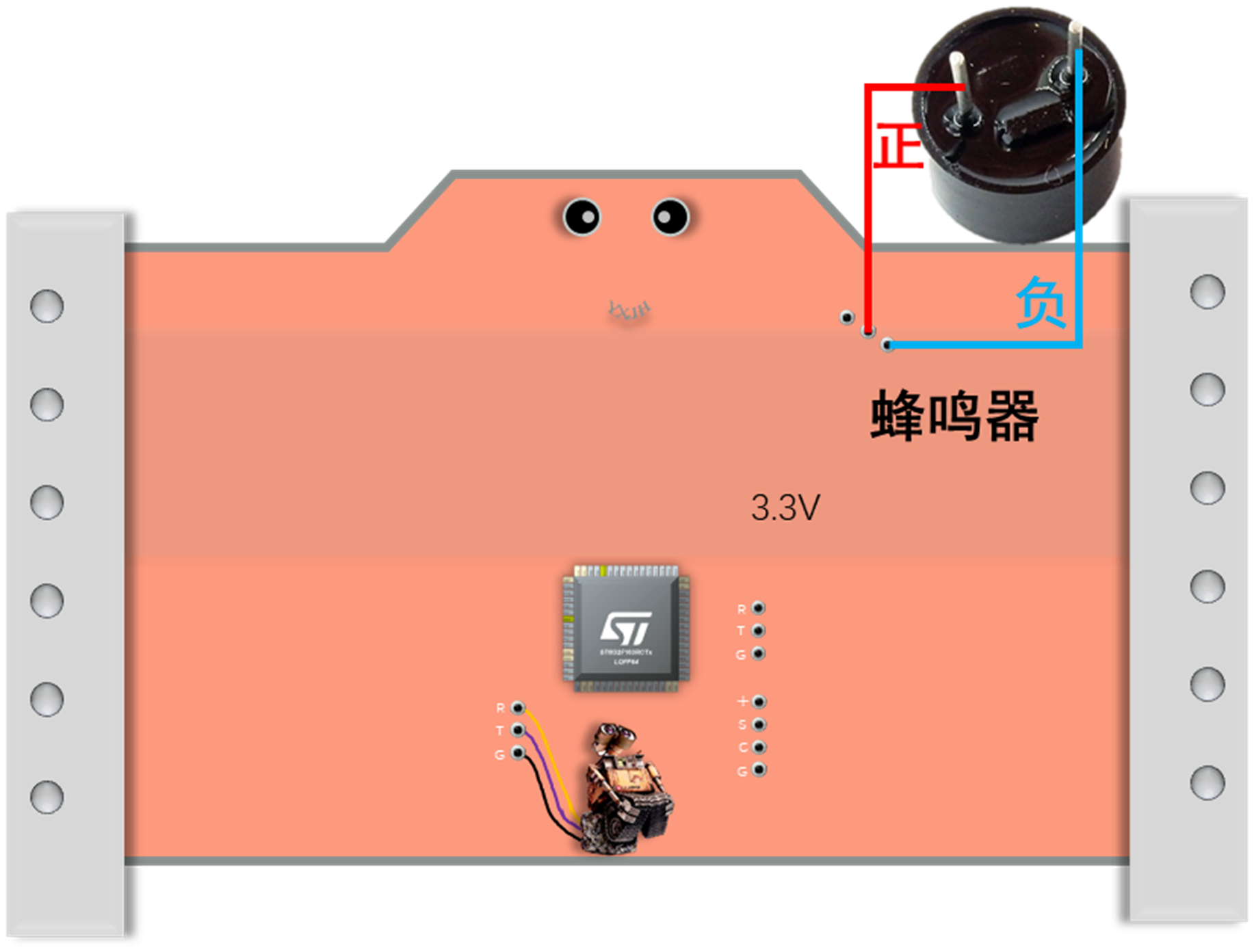

6. 蜂鸣器接线教程

推荐选用3V、5V、12V通用无源蜂鸣器。
